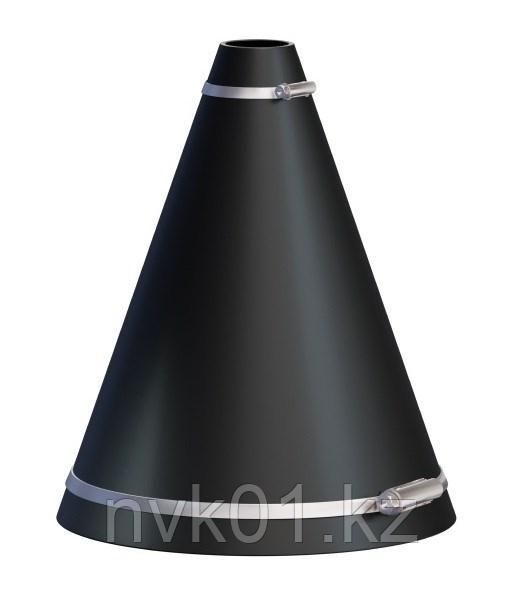

Манжета герметизирующая для защиты торцов футляра DN200/400
от 57 300 ₸
Минимальная сумма заказа на сайте — 100000 тг
- Под заказ
- +7 (771) 614-77-70Отдел продаж
- +7 (771) 033-31-31Менеджер
Манжеты герметизирующие используется для герметизации между защитным кожухом (футляром) и трубопроводом от проникновения грунтовых вод, атмосферных осадков и попадания грунта, диаметром от 57 до 1720 мм (включительно). Применяются на переходах под автомобильными дорогами и железными путями, а также другими инженерными сооружениями, во всех климатических зонах при температуре от минус 50°С до плюс 50°С. Материал манжеты устойчив к многократным изгибам, а также к действиям агрессивных сред. Противостоят осевым и радиальным перемещениям, возникающим в газопроводе от изменения давления и температуры газа. Устанавливаются на обоих концах защитного кожуха. Для увеличения сроков эксплуатации рекомендуется использовать герметизирующие манжеты в комплекте с защитным укрытием УЗМГ.
Манжеты герметизирующие должны выдерживать значительные механические нагрузки от воздействия грунта и подпора грунтовых вод. Кроме того, они должны противостоять осевым и радиальным перемещениям, возникающим в газопроводе от изменения давления и температуры газа.
Манжеты герметизирующие МГ МГ, ГМ (ГМР, ГМНР), МГП (МГП-Р, МГП-Н) изготавливаются по техническим условиям:
ТУ 2531-005-01297858-2000
ТУ 2531-007-01297858-2002
ТУ 2531-004-35197364-2008
ТУ 2531-004-53597015-2004
ТУ 2549-432-54892207-2006
ТУ 2549-432-54892207-2011
Сборка и установка герметизирующих манжет. Манжету монтируют непосредственно на место перехода трубопровода и нахождения его защитного футляра и закрепляют на трубе с помощью металлических хомутов после соединения установочного шва. В местах установки хомутов, на манжетах применены уплотнения из синтетического деформируемого материала, обладающего высокими герметизирующими свойствами.
Герметизирующие манжеты МГ изготавливаются двух видов:
Н - неармированные;
А - армированные тканью повышенной прочности.
В зависимости от условий эксплуатации, хранения и транспортирования манжеты изготавливают в следующих исполнениях:
А-1 - кислотощелочестойкие для холодного климата в интервале температур от минус 60°С до плюс 60°С;
А-2 - кислотощелочестойкие для умеренного климата в интервале температур от минус 40°С до плюс 50°С;
А-3 - маслобензостойкие для умеренного климата в интервале температур от минус 40°С до плюс 50°С;
Манжета МГ стойка к деструкции в атмосферных условиях, не токсична, электробезопасна, не выделяет вредных веществ, не имеет способности взрываться и гореть при взаимодействии с водой, кислородом и другими веществами.
Манжеты герметизирующие МГ выпускаются в исполнениях:
1. Манжета конусная резиновая разъемная МГ-Р (тип II)
Разъемные конусные манжеты МГ-Р применяют для действующих трубопроводов и при капитальном ремонте перехода.
Пример условного обозначения манжеты типа 2, конусной разъемной:
Манжета МГ 820/1020 А-1, тип 2 Р
820 - диаметр трубопровода, мм.;
1020 - диаметр кожуха, мм.;
А - армированная
1 - группа резины
тип 2 - конусная
Р - разъемная
2. Манжета конусная резиновая неразъемная МГ (тип II)
Неразъемные конусные манжеты МГ применяют для вновь строящихся трубопроводов и при капитальном ремонте с заменой трубопровода перехода.
Пример условного обозначения манжеты типа 2, конусной неразъемной:
Манжета ГМ 820/1020 А-2, тип 2
820 - диаметр трубопровода, мм.;
1020 - диаметр кожуха, мм.;
А - армированная
2 - группа резины
тип 2 - конусная
3. Манжета резиновая гофрированная МГ (тип I)
Манжета МГ неразъемная и изготавливается формовым способом в пресс-форме.
Гофрированная манжета является наиболее современной и применяется при капитальном ремонте и для вновь строящегося перехода трубопровода.
Пример условного обозначения манжеты типа 1, гофрированной:
Манжета ГМ 820/1020 А-3, тип 1
820 - диаметр трубопровода, мм.;
1020 - диаметр кожуха, мм.;
А - армированная
3 - группа резины
тип 1 - гофрированная
Основные атрибуты | |
---|---|
Страна производитель | Россия |
Вид манжеты | Армированная |
Тип манжеты | Без пыльника |
- Цена: от 57 300 ₸
